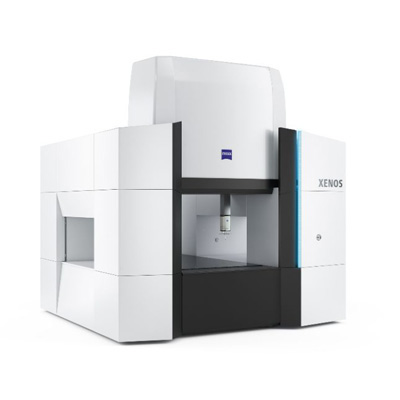

蔡司三坐标高端测量机ZEISS XENOS

蔡司三坐标高端测量机ZEISS XENOS

XENOS采用了机械设计理念。与标准桥式测量机不同:Y导轨分布于侧壁顶部,分离式移动行程轴仅横梁于Y轴方向移动,更小及恒定的移动重量与移动式平台相比堪称真正的优势.
所属分类:桥式三坐标

产品详情

机械设计

XENOS采用了机械设计理念。与标准桥式测量机不同:Y导轨分布于侧壁顶部,分离式移动行程轴仅横梁于Y轴方向移动,更小及恒定的移动重量——与移动式平台相比堪称真正的优势。更低及恒定的移动重量造就了加速及高速的统一。

所有轴均采用线性驱动



XENOS的所有轴均采用线性驱动。其优点:高速、加速极快、定位精度高、驱动无剪切力影响。结合超高分辨率光栅尺技术,XENOS的线性驱动可获得高度稳定性及低于100纳米的极高定位精度。例如,测针偏移量越恒定,即可获得测量精度。于测量曲面时更显见:测针的移动路径与预定值越吻合,即可实现的精准性。



虚拟中央驱动

XENOS于Y轴向配备双线性驱动系统,得益于蔡司的中央驱动技术可实现优异的同步控制。该技术可据X轴位置分布驱动力。作为控制系统及算法之结合,这是在整个测量范围内获得的测量精度及运动稳定性的关键因素。



碳化硅陶瓷
XENOS在与精度密切相关的机器部件上采用新的碳化硅陶瓷材料。迄今为止,该材料从未在类似产品或精度的测量机器上得到使用。与常规陶瓷相比,碳化硅陶瓷的热膨胀性降低约50%,而刚性则可提升30%,同时减重20%。与钢材相比,碳化硅陶瓷重量降低50%而竟仍可获得两倍的刚性。

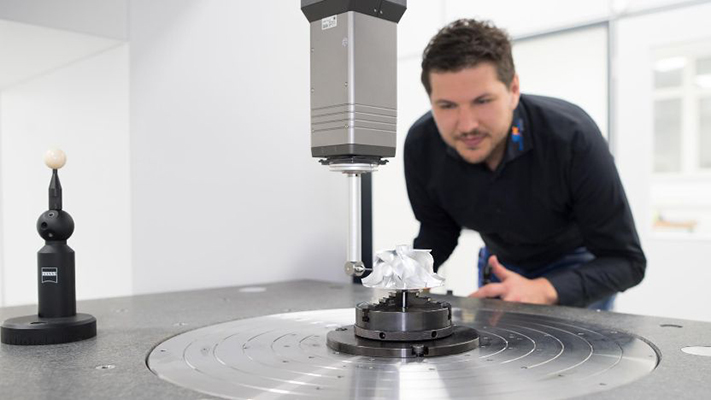

加强型VAST gold

XENOS采用蔡司VAST gold测量探头。在研发过程中,蔡司在测量精度和测量重复度方面对该探头进行了优化。XENOS也采用了新型刚性连接。VAST gold探头可与长度可达800毫米的测针以及重量高达500克的测针配套使用,包括非对称型测针。
