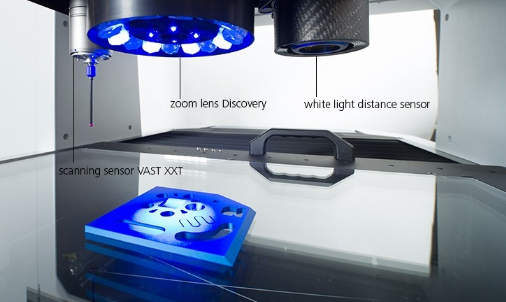

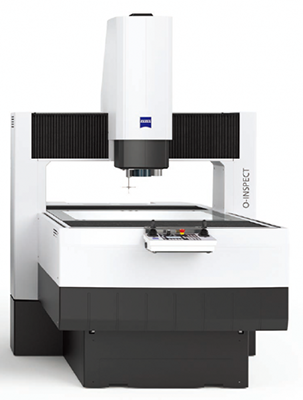

1. 镜头量测系统 : Discovery zoom lens from Carl Zeiss
採用Carl Zeiss镜片,镀层膜高达14层,高解析度,消色差,球面差,複差完全消除。
ZEISS Discovery 12x立体变焦镜头,高度2D光学照相的图像处理功能。

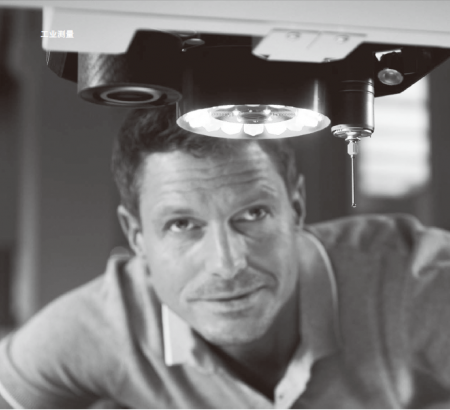

独特的同轴光照明,及8段双色LED环形灯,紅光及蓝光,因波长不一样,可增加對焦精度。
具有远心光学系統(Telecentric),它的优点如下:
传统镜头看物体会有不同投射角度,因此物体的形状及大小会呈现失真,而不容易精确的找到特点, 不像传统镜头会随距离改变而影像大小改变,使用Telecentric 镜头,不管物体靠近或远离Camera,影像大小维持不变。它能降低放大误差和增加量测景深,适合各种精密量测。
a.焦距动到也不会改变图像的大小(不影响放大倍率)。
b.不会因物体反射率的不同,而使实的〝像〞(灰階)失真,也就是影像零失真。
使用Telecentric远心镜头从相同的视角來观察显示整個物体时,不会像用标准镜头3D特徵出现的透视变形和图像位置错误,即使在物体的深孔,整个视野也清晰可见,在检查3D物体或图像形状和位置要求精确下,使用远心光学镜头Telecentric是目前最有效的选择。
因为Telecentric镜头为了要減少失真,让平行光进入,所以镜头设计必须比较大,所以低倍率镜头通常口径都很大,所需的镜片材料成本较高,所以价格较高。
2. 探针量测系统 :
VAST XXT scanning touch probe :
採用 ZEISS 专利 VAST XXT Direkt TL1扫描式探头系统。
量测方式 :单点或扫描式量测。
量测速度 : 单点量测 up to 2.5 s/point , 扫描量测 200 point /s。
探针最长可接 : 125mm,侧向可接到 40mm长, 3轴皆可接探针。
採用ZEISS 独家设计专利 VAST-XXT 扫描式电子探头
(在圆直径及圆中心的数据都有些微偏差)。
操作性 Operation
以一种简单又容易了解的原则来操作,即”您看到的是什么,你就量测到什么”:就是电脑荧幕上所看到的,即可以精确地测量。
a.在自动CNC执行中容易切换 接触扫描和光学量测之间的操作 。
b.标准控制摇杆,可手动控制,在CNC操作时可随时调整速度的控制。
3.软体:
a. CALYPSO 是使用简单,界面图示化的相容3D – CAD界面一套软体
b. 在CALYPSO一个软体上可驱动两种光学及探针测头系统來测量。
c. CALYPSO这套软体具有完全整合光学量测技术与功能,也可用来为另一个接触式量测出测量评定报告评定工件的好坏。
简单来说就是两种测头,两种量测界面(3D and 2D)都包含在CALYPSO 这套软体。
